空气动力系统 |气流气压仪

一、概述 INSTRUCTIONS


        美国KAYPENTAX提供了发音空气动力学系统用于测量气流气压和与言语、语音产生相关的其他语音参数的提取。基于从事言语分析和空气动力学研究的多年经验,该系统设计旨在为语言学家和临床医生提供先进的科学仪器。

       言语障碍的诊所一般采用声门成像核声学数据来评估患者的发音状况,采用PAS系统得到的图像和采集分析的声学数据可以为医生提供全面综合型的从初级评估到整个干预过程的所有声学行为追踪数据。PAS适用于言语病理学家、耳鼻喉专家、语音治疗师、语言学家,可以为他们提供综合全面的发音气流气压系统。




二、特点 FEATURES

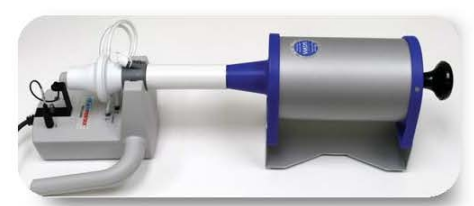

PAS 硬件

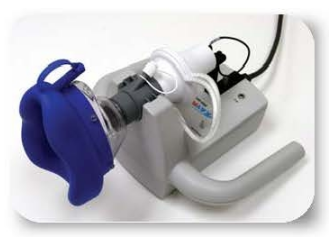

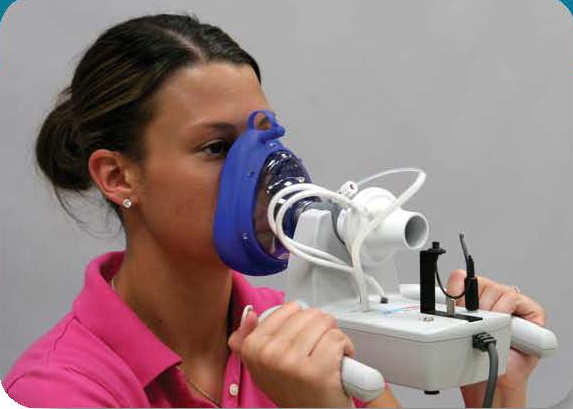

       PAS 包括了所有的硬件和组件,PC电脑除外的完整的一套系统。这些组件是精选挑选搭配而成以确保相关数据的采集和测量。PAS硬件的外部有双手持的手柄,在数据采集期间,客户需要自行手持带面罩、压力传感器、口压管、麦克风、气压阀等所有基层在一个主机上。信号的采集、滤波、采样的数据都符合精准发音和空气动力学数据采集的严格标准。麦克风的基音和能量计算,在每台设备出厂之前已经经过校准了,以实现精度最大化。成人面罩和儿童面罩都可以重复使用,也可以作为专人使用,厂家都可以提供。

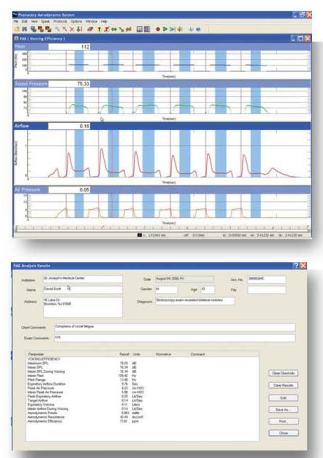

PAS 软件

       该软件基于一套典型的发音/空气动力学任务而设计的菜单式易用软件模板方案,包括了使用说明阐述了言语和非言语任务以计算与发音功能相关的综合型数据。该方案由浅入深地向用户讲解了数据采集的过程,以便用户方便使用该系统。PAS计算平均发音流量比率,声压级,基频,重要功能、声门阻抗、声门下压力的发声,高效测量。除了标准方案外,PAS包含了灵活性方案,用户可以自己建立。



三、技术参数 SPECIFICATIONS


功能:

测量和分析发声的气流,气压,以及相关的声学参数,包括波形,基频和声压;

气流

量程:

5升/秒(最大气流) 5 L/sec   (maximum range of flow-head)

精度:

0.0 - 0.5 升/秒 +/- 5 毫升/秒 ;

0.5 - 1.0升/秒 +/- 10毫升/秒 ;

1.0 - 1.5升/秒 +/- 25毫升/秒 ;

1.5 - 2.0升/秒 +/- 65毫升/秒;

带宽:

直流到75Hz;

噪声:

< 4 毫升/秒;

过载 (max):

+/-24升/秒 ;基于平均气流,不适用瞬间测量;

口内压力

量程:

100cm H2O

精度:

0  to 50 cm H2O +/- 5 mm H2O

50 to 100 cm H2O +/- 10 mm H2O

带宽:

DC- 75 Hz

噪声(rms):

<1 mm H2O

过载 (最大):

5psi; 基于平均气流,不适用瞬间测量;

麦克通道

类型:

压电式;

低增益全量程(典型):

120 dB SPL (@ 麦克输入);

精度:

(@104 dB SPL):2 分贝 SPL ;

频响(-3dB):

50 Hz 至 10 kHz 在 22.05 kHz 采样率;

相等于噪声水平:

< 40 dB SPL (A-加权,无麦克);

标定:

麦克出厂标定 ;

增益选择:

27dB

辅助通道

量程:

-12dBV;

频响:

50Hz 至 10kHz 在 22.05 kHz 采样率;

机箱类别

标准出口机箱类别 :

ABS,   V0 级, EMI 屏蔽;

尺寸:

165.1   mm(长) x 228.6 mm (宽) x 152.4mm (高) 6.5” (L) x   9”(W) x 6” (H);

电缆线:

9 ft. long

Anchor/strain   relief and DB-25 over-molds.

2.5 mm DC jack

14-conductor   cable, 28 AWG singles (14)

PVC   jacket


四、应用 APPLICATIONS


言语特性研究;

临床医学研究;

歌唱发音研究;
