脑电图仪

01/

        人类一直希望揭开大脑心理活动的秘密,但苦于以往的技术水平,科学家对大脑活动的生理学研究一直无法深入。近年来,随着脑电波(EEG)提取技术的进步,我们可以将心理活动产生的微弱的脑电信号通过计算机叠加技术,从自发脑电中提取出来,这样的信号称为事件相关脑电位(ERP)。它是刺激事件(包括视觉、听觉、体感等物理刺激及心理因素)在大脑中引起相应心理反应的真实客观的反映,从而开创了大脑功能研究的新纪元,在认知心理学、精神病学、运动医学、人体工学等领域都取得了突出的成就。


       actiCHamp是BrainProducts 公司作为神经生理学科研领域几十年的领导者所开发出的最新的具有革命性意义的新产品!

       actiCHamp(主动通道放大器) 是一个24-位 可用电池供电的能够作为32、64、96、128 和160导联的EEG放大器。放大器的基本模块中内置8个额外的辅助输入端,可以支持全方位的电生理信号传感器,例如皮肤电反应,呼吸,加速度,温度,血压等等。

        actiCHamp 有着极高的采样率(16导联可达100KHz–32导联达100kHz)和宽硬件带宽 (DC-20kHz),为神经生理学科研放大器树立了新的标准。

       此外,简单的即插即用概念使它非常容易的通过增加多个32通道的模块来实现增加导联数,最高可达160导联。

       通过额外的通道来升级放大器是如此容易的事!


系统组成

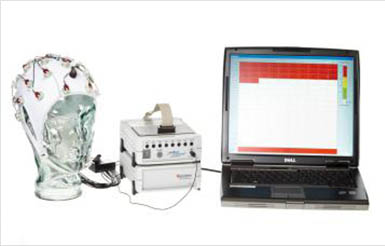

一套完整的actiCHamp型EEG采集系统由四部分组成,分别是电极帽,放大器,记录分析软件,源定位分析软件。


acticap电极帽及连接器


        BP公司非常自豪地推出actiCAP,该产品具有突破性的意义,可以将EEG & ERP研究提高到一个新的水平。actiCAP结合基于高质量Ag/AgCl传感器的主动电极,和新型集成噪声衰减电路,可提供比其他“正常”活动电极能达到的更低的噪声水平。actiCAP 活动电极上的显示灯直观表示电极是否接通(绿色为接触良好,红灯表示接触不良)。

20190421052323.png 20190421052339.png

而且actiCAP可连接到几乎所有现存的研究型EEG放大器系统。BP所有的放大器及绝大多数厂商的放大器均可与actiCAP一起使用。如果您决定从被动电极转向主动电极,您将无需改变您的整个记录系统。保留您正在使用的硬件、采集和分析软件,添加actiCAP可将您准备64ch电极帽的时间降低到5 min。从36号婴儿的帽子一直到62号成人大号帽子均可提供。



电极属性(阻抗测量)
  阻抗测量范围[kΩ]  1-120
  阻抗测量 [rel 误差%]  10
  阻抗测量频率 [Hz]  30
  直接阻抗显示[在电极帽上]  LED:绿,黄,红    [μVpp]




控制单元技术参数
通道16, 32, 64, 128
最大通道数256ch
信号检测 [μVpp]200(正弦波)
支持主动屏蔽是,硬件
MR兼容


actiCHamp型放大器


actiCHamp的系统组件:


  • actiCHamp基础模块(含8个AUX输入)

  • 最多5个32通道的模块(扩展卡插入到基本模块)

  • 可充电电池和充电器(含所有必需的连接线)

  • USB2电缆和触发脉冲电缆

  • 最多5个actiCAP电极分支(每个包含32根脑电电极和一根接地电极)

  • 替换电极

  • 两个织物帽

  • 套装(导电糊,注射器,胶带)

  • AU X输入传感器适配器

  • 使用说明书



actiCHamp放大器技术参数表


采样率

100 kHz(16导联)

(与 Recorder联合)

100 kHz(32 导联)

50 kHz((64导联)

25 kHz((160 导联)

导联数32,64,96,128,160
AUX通道数8
最大宽带DC-20000 Hz
数模转换器24bit
输入噪声(< 70 Hz)1 µV p.p.(DC - 35 Hz)
输入电压范围+/- 400 mV(EEG),0.3 – 4 V(AUX)
共模抑制(CMR)100
触发脉冲输入8
触发脉冲输出8
保修3年
主动电极
阻抗测量是,3
共模抑制(CMR)100


E-Prime刺激编译软件


E-Prime是实现心理实验计算机化的一个可视化编程语言平台,是一个涵盖实验生成到毫秒精度的数据收集分析的应用软件套装。其功能为:实验设计、生成、运行、收集数据、编辑和预处理分析数据。呈现的刺激可以是文本、图像和声音(可以同时呈现三者的任意组合),其中,图像和声音必须以文件的形式调用,要求固定的格式(Bmp、Wav)。它的优点在于:


(1)专门面向心理实验,并针对心理实验的时间精度作了优化。刺激呈现与屏幕刷新同步,精度可达毫。


(2)相对于传统编程语言,E-Prime易学易用,实验生成快速。


(3)提供了详细的时间信息和事件细节(包括呈现时间、反应时间的细节),可供进一步分析,有助于了解实际实验运行的时间问题。


功能:实验设计、生成、运行、收集数据、编辑和预处理分析数据。


优点:E-Prime能呈现的刺激可以是文本、图像和声音(可以同时呈现三者的任意组合)提供了详细的时间信息和事件细节(包括呈现时间、反应时间的细节),可供进一步分析,有助于了解实际实验运行的时间问题。专门面向心理实验,并针对心理实验的时间精度作了优化。刺激呈现与屏幕刷新同步,精度可达毫秒。相对于传统编程语言,E-Prime易学易用,实验生成快速。


BrainVision Recorder 记录软件


获取的EEG数据输入计算机后,通过该软件进行记录、演示和存储,有下列功能:

  • 实时显示连续的或按照触发器时间标记的EEG波形;

  • 各导联阻抗显示, 脑电极位置顶视图(包括地线及参考电极位置);

  • 提供内源性或外源性的方波信号作为定标信号,显示并储存;

  • 帮助向导(WIZARD)带领您一步一步设置选项;

  • 多种数据输入参数可选:导联数、电极名称、滤波器、时间常数、市电滤波及采样率等;

  • 自动标注文件名;

  • 波幅比例、极性、建立导联组、基线校正等选项。

  • 在诱发过程中在不同导联波形间切换;

  • 线性诱发;

  • 择性的在线平均;

  • 在线分割;

  • 手动抑制;

  • 视频(可选)


BrainVision Analyzer 脑电/诱发电分析软件


由世界知名心理研究机构和专业电脑程序设计专家联合开发的这套分析系统专为脑电(EEG)和诱发电位(Evoked Potentials)的研究而设计,具有以下突出特点:


  • 兼容性强:可读取并分析多种EEG数据格式(见后表)

  • 个性化的图形用户界面,易于使用

  • 开放式结构,用户可自行设计各种参数、滤波器和数学运算方程式,系统自动存储每一步骤。

  • 可制作三维脑地图
