一、概述 INSTRUCTIONS

PowerLab数据记录分析系统由澳大利亚ADInstruments生产，PowerLab系统集软件控制的参数设置、广泛的信号调节选项、可变采样速率和强大的实时计算功能于一身，结合计算机数据显示和分析的优势。可以记录、显示和分析众多生命科学相关信号,可以完全代替传统的图表记录仪、绘图仪、XY绘图仪、示波器和电压计、电子伏特计和存储示波器的功能。

PowerLab的优势

●强大而灵活的功能，可用于多种生命科学研究。从一套PowerLab系统着手，仅添加一个合适的放大器、仪器或传导器即可开展研究；

●数据的完整性是及其重要的。我们的PowerLab数据采集系统全部经过校准和测试，提供值得信赖的数据；

骄人的业绩。PowerLab的设备应用于全世界数千家研究机构、大学、医院和商业实验中，是当之无愧的世界第一品牌；

●直观而功能强大的软件使研究人员可以专著于科研本身。软件使用无需编程，可以快速掌握，并具有综合性的记录、显示和分析等特色功能；

●卓越的客户培训和支持是PowerLab的闻名之处。ADInstruments公司的员工包括深谙您研究需求的科学家、程序员和工程师；

●POWERLAB完善的研究系统提供了特殊应用的解决方案，包括离体心脏、离体组织、血压分析、心电图分析、无创血压、心室容积、心室压力、血流、神经行为、心输出量、生物电和SNA遥感测量、细胞外和细胞内记录等；

二、特点 FEATURES

PowerLab硬件

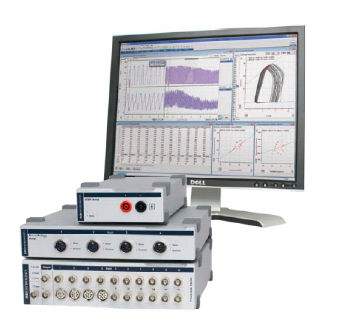

POWERLAB系统采用高速USB端口与WINDOWS计算机相连。有四个通道、八个通道、十六个通道机型可供选择，采样和实时计算速率高达200千赫（总计400千赫）。他们的特色之处在于可以分别选择输入灵敏度、高通滤波、低通滤波和保真滤波、16位精度、模拟输出，数字化的输入和输出连接功能还可用于触发和控制外部设备。

●信号调节器

它有多种软件控制的前置放大器，与POWERLAB数据采集系统配套使用。若数据文件已经存储于您的计算机之中，一旦接入前置放大器，POWERLAB系统将利用所存储的设置信息，自动识别和配置信号调节器。

●传感器和附件

PowerLab公司提供大量的传感器和附件供用户选择，涵盖了生命科学应用的多个领域。同时仪器具有极佳的设备兼容性，能与市面上绝大多数的第三方传感器产品完全兼容。

CHART专业软件

CHART专业软件可用于任何物种的研究－从人到小鼠以至苍蝇。软件的功能包括：连续记录和显示最高16通道的数据，进行实时和非实时的计算，多种显示的分析窗口和自动化的数据提取。快速而简单的实验室参数设置，强大的计算和分析功能是CHART软件的基本特色。

●数据的完整性

●大量的实时计算功能可供选择，包括速率、微分、积分、平均值、最大值和最小值。

●便捷的单位转换（两点或多点信号校准）

●灵活的触发和刺激选择

●实验程序自动化，自动将实时和非实时数据提取至数据板。

Scope软件

Scope软件具有两通道记忆示波器和XY坐标绘图仪功能。它是记录、显示和分析高频信号，如动作电位和诱发电位的理想工具，信号时间锁定于某个刺激信号，可以进行信号均分。Scope软件的特色是具有多种信号触发和刺激功能

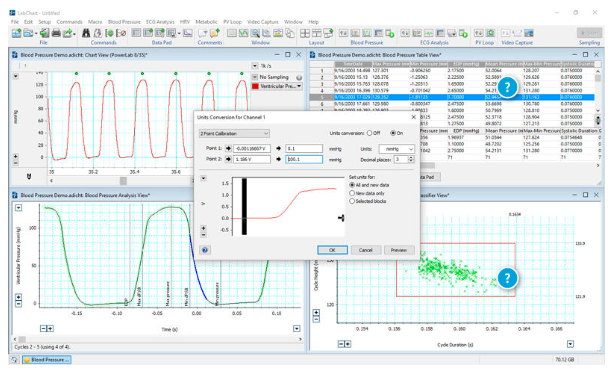

PowerLab的记录分析软件包括LabChart Pro、LabTutor。LabChart软件优异的人机界面设计使得客户在使用上更容易，操作更简单，能够轻松记录各种生命科学相关信号，并对信号进行简单数学分析(积分、微分、函数计算、周期分析、频谱分析、平滑、叠加平均等)。LabChart Pro专业版软件包含心电、新陈代谢、血压、神经放电直方图、心率变异性、心输出量、DMT标准化、峰形分析、量效关系、压力-容积环、视频同步和昼夜节律等专业分析模块，具有强大的计算和分析功能，大大方便了实验后的数据分析统计工作。系统配套中英文LabChart软件，不仅可程控放大器设置，进行基本的数据分析，还内置了十多种专业分析或校准插件，针对心血管血流动力学、神经放电、昼夜节律、呼吸、药理等各种应用领域的实验数据，进行在线或离线的自动化处理。软件的其他常用功能还包括频谱分析、功率谱分析、3D瀑布图分析、趋势图、散点图、XY作图、回放、标记、叠加平均、GLP规范等。

PowerLab数据记录分析系统配置相应的前置放大器或者第三方设备可以测量的信号包括：心电、脑电、肌电、眼电、皮肤电、胃肠电、诱发电位、动作电位、神经放电、有创血压和心室压、无创血压、体温、肌张力、呼吸流速和流量、组织血流速度、血流量、血氧饱和度、呼吸气体二氧化碳和氧气含量、人体无创心输出量、pH值、离子浓度等。从血压到神经放电，血管环收缩到

模拟输入通道：	2-16个；
放大范围：	±2 mV-±10 V，共12档；
最大输入电压：	±15V；
频响：	25kHz；
共模抑制比：	100dB；
最大采样速率：	总计400K；
输出精度：	16bits；
最大输出电流：	±50mA；
输出范围：	±200mV - ±10V共6档；
数据通讯：	USB2.0；
物理配置：	尺寸(w x h x d)：70mm x 240mm x 260 mm (2.7" x 9.4" x 10.2")；
重量：	2.7 kg；
工作电压：	95-250V （自动）；
工作条件：	温度5-35 °C, 湿度0 - 90%；
可内触发或外触发；
