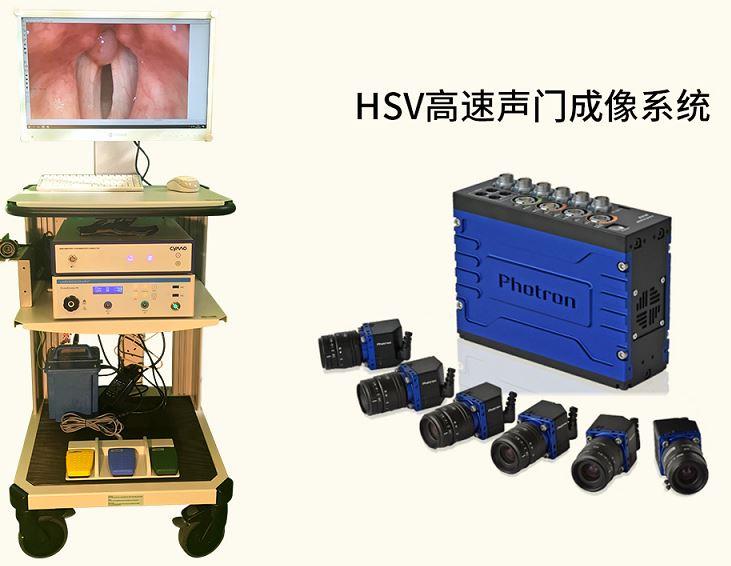

彩色高速声门成像系统

一、概述 INSTRUCTIONS


         彩色高速声门成像系统(HSV),由英国雷丁Laryngograph公司研发生产的最新一代高速声门成像技术,它集合了语音研究和临床应用的最新特征:声带动力学,如发声开始和停止、非周期振动、非常短的发声段和痉挛,可以用清晰、尖锐的B/W或彩色图像质量呈现出来,而这洽洽是采用动态镜所不能检测的。

       HSV摄像机技术的改进对于准确记录声带运动的生物力学信息至关重要。HSV最大的优势是真实的视觉呈现人体的剖面结构运动,特别是熟练的临床医生最了解的解剖结构的运动。




二、特点 FEATURES


声带动力学的可视化不分周期性

微型轻型的可分离的摄像头组

脚踏式记录开关控制

所有重要的HSV部件可从雷丁Laryngograph公司获得

黑白相机头增加了灵敏度

小而轻的分离式彩色相机头可观察更细致

软件包括高速声门成像的捕捉回放编辑图像处理等


与摄像机控件的友好用户界面

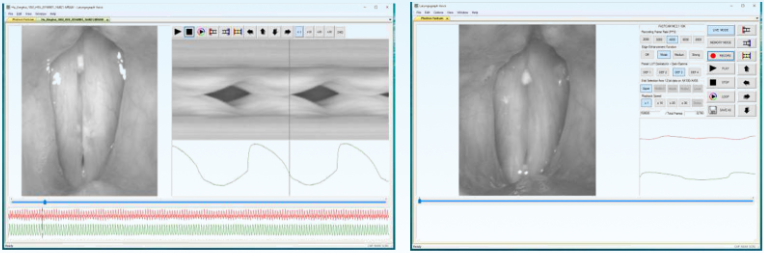

        新的HSV系统具有自定义设计的软件和硬件,提供录音和回放功能作为新的标准功能,因此被试人员的发音实时被记录为高速视频成像检测的一部分。用户界面以一种直观的方式设定了所有的相机设置、灯光设置和摄像机控件。这使得设置和记录一次检测简单明了。音频时间和视频时间实时同步,这意味着这两种录音都是从精确的同一瞬间开始和停止的。在回放模式中,音频以正常速度播放,而视频以慢动作播放,使科学研究人员在查看时能够听到被试人员发音的声带运动情况。

      EGG-D800 能够采集到8通道的波形信号总采样率达到192,000Hz。 高质量的全向性领夹麦克风和EGG 电极作为标配提供,可记录语音和嗓音信号,同步高速声门成像。EGG-D800 可以捕捉到额外与时间相连的信号如:EGG,EMG或加速度信号。





        标准配置和波形选项都允许选择一些感兴趣的小部分,以便更容易地查看、保存和传输检测文件。在回放模式下可使用一整套工具,放大一小段音频(或波形)数据,然后裁剪其余部分自动选择相应的视频段,这样就可以长时间录制(对应大文档)可以保存为许多较小的、单独的检测文件。当保存检测部分时,对齐的音频和视频(以及波形数据,如果包括)自动保存在一起。另外,视频AVI文件可以与大多数媒体播放器一起观看;音频信号可以输出为不同的WAV文件格式;波形数据可以导出为文本文件、DAT文件格式。视频文件可以无压缩的保存,对于高图像品质,如果存储空间受到限制,可以选择多种不同的压缩方案。

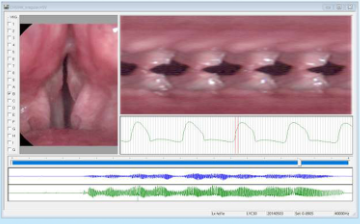

动态记波图(DKG)和EGG


       HSV提供的远不止慢动作模式。动态记波图(DKG)可以从记录的HSV序列中生成。EGG-D800 可将EGG信号与声带的HSV图像同步。由于EGG对发声过程中声带接触区的变化很敏感,因此它对语音研究人员和临床医生都是一种很有价值的工具。

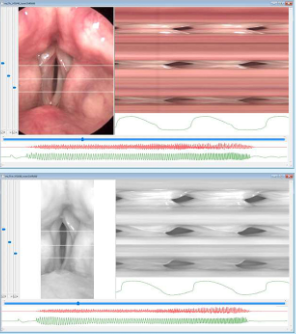

彩色HSV实例多行DKG实例

      彩色HSV可以从彩色的相机头组获得,但是彩色COMS传感器的灵敏度低一些。





三、技术参数 SPECIFICATIONS


先进的成像技术

帧速率为每秒2000帧(Fps),分辨率为512 x 512像素。

帧速率为每秒3000帧(Fps),分辨率为512 x 352像素。

帧速率为每秒4000帧(Fps),分辨率为512 x 256像素。通常是用小型的,轻量级的,分离的彩色相机头获得的。

黑白摄像头很容易连接到彩色头上,当使用4000 帧fps或更高的帧速率时,提供了更高的灵敏度。最多可录制8秒的视频。


四、应用 APPLICATIONS


耳鼻喉科:声带疾病的诊断;

康复科:声带疾病术后评估;

言语发声特性的研究;

歌唱、艺术嗓音发音训练评估;
