多导生理记录仪

一、概述 INSTRUCTIONS

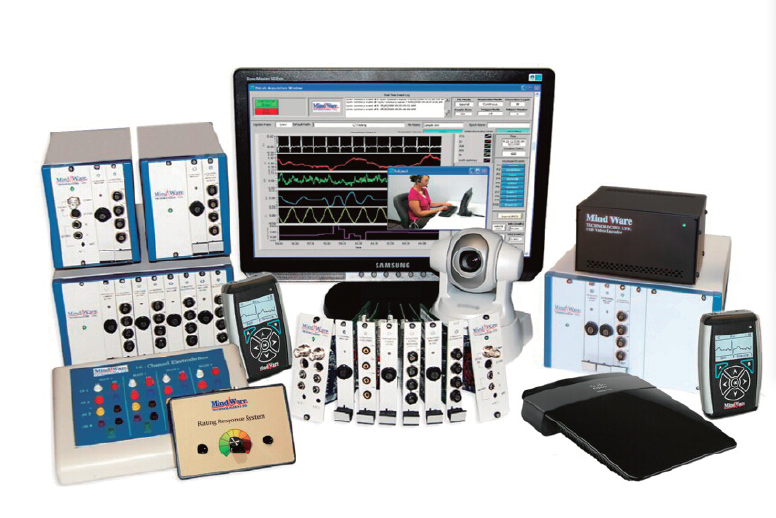

        MindWare BioNex 为您实验室的数据采集提供一个强大、灵活、简单易用和升级性强的系统。BioNex产品是一款8插槽主机,可以配置8个模块。共有6个信号采集模块和2个音频/视频模块,可以实现生理信号与音频/视频信号的同步。

       可以采集的信号:ECG、EMG、EOG、各种力和角度传感器、阻抗心动图(ICG)、体积描记法(plethysmography)。有各种数字事件用于同步、异步和键盘事件捕捉。Biolab软件与每个BioNex单元一起使用,为您提供直观、灵活的信号采集、显示和时间捕捉界面。Biolab可以提供线性滤波、缩放、信号处理、实时趋势和信号分析。该软件与MindWare先进的信号处理系统100%兼容。BioNex包含高质量的信号采集主机、精确的放大器、简单易用的Biolab软件、可同步的A/V采集及事件和刺激I/O,为您的实验室提供完整的解决方案。


二、特点 FEATURES


便携式多导仪

        MindWare新一代便携式生理多道仪可提供8个通道的生理信号采集,包括三轴加速度,实现对自动平衡、心脏功能、呼吸和活动等的高效监测。由于该设备通过内置存储卡可以实时存储采集到的生理信号,记录长时间的数据而不必频繁的将数据导出到主机,摆脱了有线连接的束缚,便携性强。因此不仅可以用于实验室研究,还可以用于自然环境中行走下的研究,应用领域广泛,并提高您研究的外部效率。

高性能、体积小;

采集EKG、GSC、Z0、dZ/dt、呼吸信号以及三轴加速度;

记录的生理信号可以储存在SD卡中;

本地可同时采集8个生理通道的信号;

与MindWare软件无缝兼容;

电池可持续使用18个小时;

内置三轴加速度;

简单的电极线接口;

内置标记事件的被试反应按钮;

BioNex放大器

BioNex阻抗心动图和GSR放大器:

测量ECG心电图、Z0(胸廓阻抗)、dZ/dt(胸廓阻抗导数)以及GSC(皮电)。非常适合测量交感神经、副交感神经和心脏功能的研究;

需要配受试信号转换器拓展为4通道;

BioNex 3通道生理电参数+1通道GSR:

可用于监测3通道的生物电位,如:ECG、EMG、EOG以及1通道的GSC;

特别适合心理生理学研究及教学应用以及其他科研领域,如运动医学;

需要配受试信号转换器拓展为4通道;

BioNex 4通道生理放大器:

4通道生物电参数放大器放大器可以被用来采集监测很多生理参数,如ECG、EMG及其他参数。软件中可编程增益,硬件具有50/60陷波滤波,宽带宽以及极好的信号质量。也可通过Biolab采集软件和MindWare分析软件进行数字滤波。

需要配受试信号转换器拓展为4通道;

BioNex 4通道高级别接口模块:

能监测各种独立系统以及能自己放大的高水平传感器的数据输出;

BioNex 响应模块:

提供连续的模拟评价以及事件应答测量。适合于刺激反应和其他心理生理相关的工作;

需要和MindWare事件反应盒一起用。

BioNex AV模块/BioNex 双AV模块:

支持PAL/NTSC/S-Video格式,录制为MPEG视频文件;

支持采集生理参数的反应的同时把音视频转换为MPEG数据流;

BioNex 放大器优点

放大器由软件控制而不是硬件,始终保护原始数据;

MindWare系统具有可扩展性,同一个特定的放大器可以用来采集一种信号,也可以用来采集其他种类的信号;

单台设备可以升级为32通道;

设备设计小巧紧凑;

MindWare系统完全自动集成音频视频信号;

MindWare系统的心阻抗放大器是唯一有最新的心阻抗2回路的系统。信号质量是市面上心阻抗信号的参照基准;

刺激反应系统

       刺激反应系统可以为受试者提供声音和是觉的刺激,并记录其反应。在呈现刺激之前,可以使用各种评估工具如问卷或录制的声音文件对受试者进行评估。通过无线键盘和鼠标记录反应进行评估,通过LCD显示器呈现视觉刺激,与MindWare Continuous Rating系统或BioNex Rating & Response 模块可进行连续的信号采集,该系统还可在生理信号中集成事件标记。

先进的采集软件-BioLab

BioLab可以快速采集MindWare所有桌面式BioNex和便携硬件产品系统的数据。

支持数字化音频和视频创建生理数据的同步A/V录制(MPG);

灵活触发三个独立事件记录模块和D/A控制使实验室控制与其它系统集成轻而易举;

在线过滤、缩放选项和实时趋势简化实时分析;

灵活的记录模式和MindWare信号处理软件的无缝兼容,简化了数据采集;

具有10个可编程、一个用户自定义键盘事件;

数据保存与修改:可以保存未经过过滤的原始数据,可通过配套软件修改、优化数据;

有多种触发方式,有远程控制功能,可以进行输出控制;

具有日志记录;

兼容MindWare硬件及第三方系统;

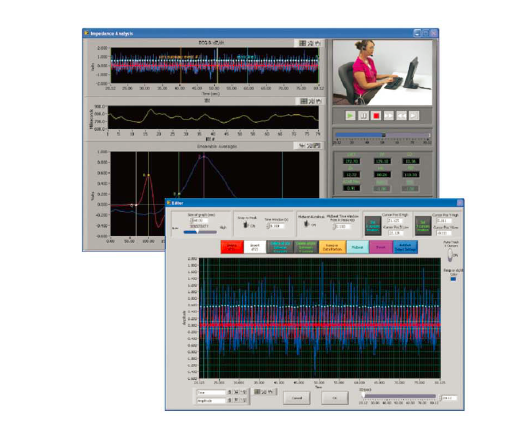

先进的处理软件

心率变异(HRV)分析软件:计算VLF、LF、HF/RSA能力、HR、呼吸频率、IBI series;

阻抗心电图(IMP)分析软件:计算LVET、PEP、SV、CO、HR、dZ/dt max、IBI均值、IBI series、R峰数;

皮点活动(EDA)分析软件:计算基于事件的皮肤电阻抗反应;

肌电(EMG)分析软件:用户自编程linear envelope方法、滤波和滤波顺序和窗口大小;

血压(BP)分析软件:计算收缩压、舒张压和均值、心率、平均IBI、IBI series;

基础信号(BSA)分析软件:计算收缩压、舒张压和均值、心率、平均IBI、IBI series;


三、技术参数 SPECIFICATIONS


模块化设计,允许模块与主机之间相互交换;

产品可选配6个模块;

同步音频/视频录制mpg(A/V选配);

16位A/D转换;

模拟采样率:250KS/s;

通信VIA:USB2.0;

模拟输入与输出触发(RCA插孔);

16线同步数字输入(模拟采样率);

16线异步数字输入;

用户可选择通过软件独立通道收益;

两个独立的模拟输出高达833KS/s的输出采样率;

100mA、±5V和40mA、±12V(可通过1/8立体声插孔)


四、应用 APPLICATIONS


心理生理学(ECG、EMG、GSC等);

生物力学、运动医学和运动学(角度计、EMG);

神经科学(EOG等);

生物学(生理电信号);

生命科学教学(生理电信号、传感器、数据分析和显示);

工程领域(力学、加速度、振动和位移等);
